全自动线槽冲孔机

当前位置: 首页> 产品中心> 全自动线槽冲孔机> PVC线槽冲孔机CKJ-100C

PVC线槽冲孔机CKJ-100C

发布日期:[2019-05-20]     点击率:

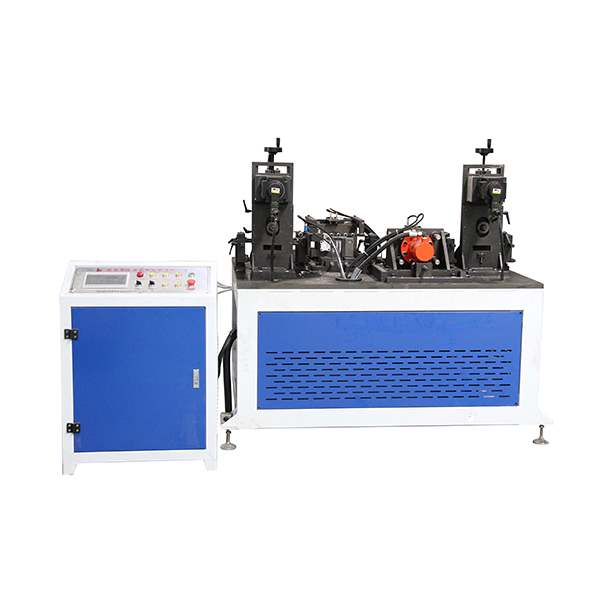

PVC线槽冲孔机CKJ-100C

PVC冲孔机及机床采用整体铸件,稳定且具有刚性,传动机构采用进口丝杠,螺母灵活精准。鞋面冲孔机采用灵活的刀具控制,刀具可根据需要进行旋转或不旋转。自主开发的加工软件任意切换刀具角度,各式专用刀具,可在皮革上加工出各式图案。


PVC线槽冲孔机的外观比较美观,结构合理简单,容易操作,这样就能节约培训工作人员的成本,并且自动冲孔机的精度高,不容易出现错误,即使是再严密的操作也可以准确的完成。


PVC冲孔机工作原理

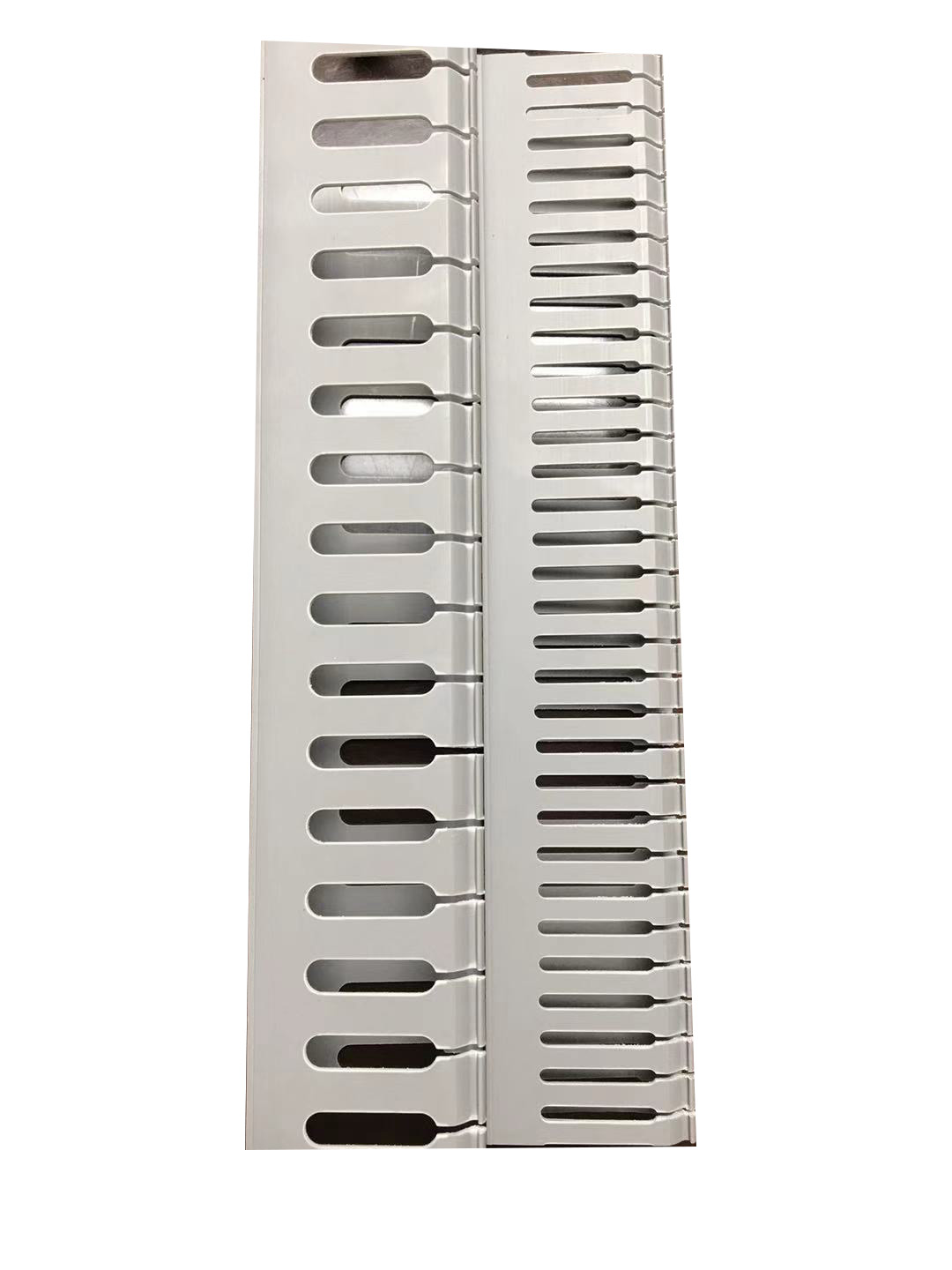

底孔冲孔机置于牵引机与切割机之间,侧孔冲孔机置于存料平台之后,如上图. 线槽从牵引机出来后,由底部冲孔机上安装的编码器计长,底孔冲孔机装有三个冲针(单孔,孔距45mm,三个孔就是135mm),当编码器计长为135mm(编码器脉冲数为250,转轮周长为250mm,当编码器脉冲数为135时,底孔冲孔油缸下压,同时复位气缸后退,当油缸下压到底后由接近开关检测到后上升,与此同时复位气缸前进,将底孔冲孔平台推回原位,当冲14次孔后输出一个信号给切割机,切割机将线槽切断,切断后的线槽由后续线槽继续前推,当线槽被推到侧孔冲孔机线槽检测开关处,前上履带压紧,伺服电机将线槽送入冲孔模内(前送距离在文本处可修改)侧冲孔油缸前进,前进到位后由接近开关检测到后退回,伺服电机将线槽定长前送70mm后侧冲孔油缸再前进,前进到位后由接近开关检测到后退回,当线槽离开检测开关处后,前上履带架上升,等下一根线槽进入履带架内。如此往复30次后,后牵引迅速前送,延时2S后翻料架下翻,将线槽翻入堆放支承架处。
